Kolbendichtungen


Ein Hydraulikzylinder ist ein mechanisches System, das hydraulische Energie in mechanische Energie (Translation) umwandelt. Da hoher Druck ausgeübt wird, ist die einwandfreie Abdichtung des Systems essenziell. Kolbendichtungen dichten zwischen dem Kolben und dem Zylindergehäuse ab und sind daher in Hydraulikzylindern von großer Bedeutung. Kolbendichtungen dienen dazu, das unter Druck stehende Öl innerhalb des Systems zu halten.

Je nach Anwendung und Belastung bestehen die Dichtungen aus Elastomer (NBR, NBR mit Gewebeverstärkung, FKM), Thermoplasten (PTFE, POM) oder thermoplastischem Elastomer (PU).

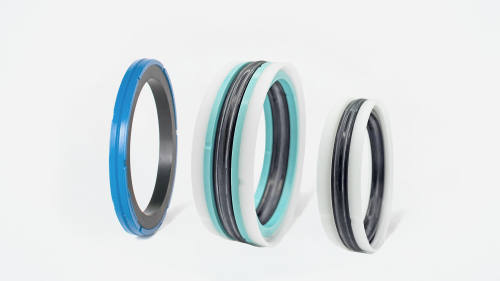

Zu der Palette der Kolbendichtungen gehören verschiedene Produkttypen, die die Zylinder gegen den Kolben abdichten wie JP3 und JP5 sowie einfach-/doppeltwirkende Kolbendichtungen.

Online bestellen

Einsatzgebiete



Kolbendichtungen findet man in Systemen, die Hydraulikzylinder enthalten wie beispelsweise in Baumaschinen (Bagger oder Baggerlader), Landmaschinen (Traktoren, Mähdrescher, Feldhäcksler) oder Hebezeugen.

Produkte

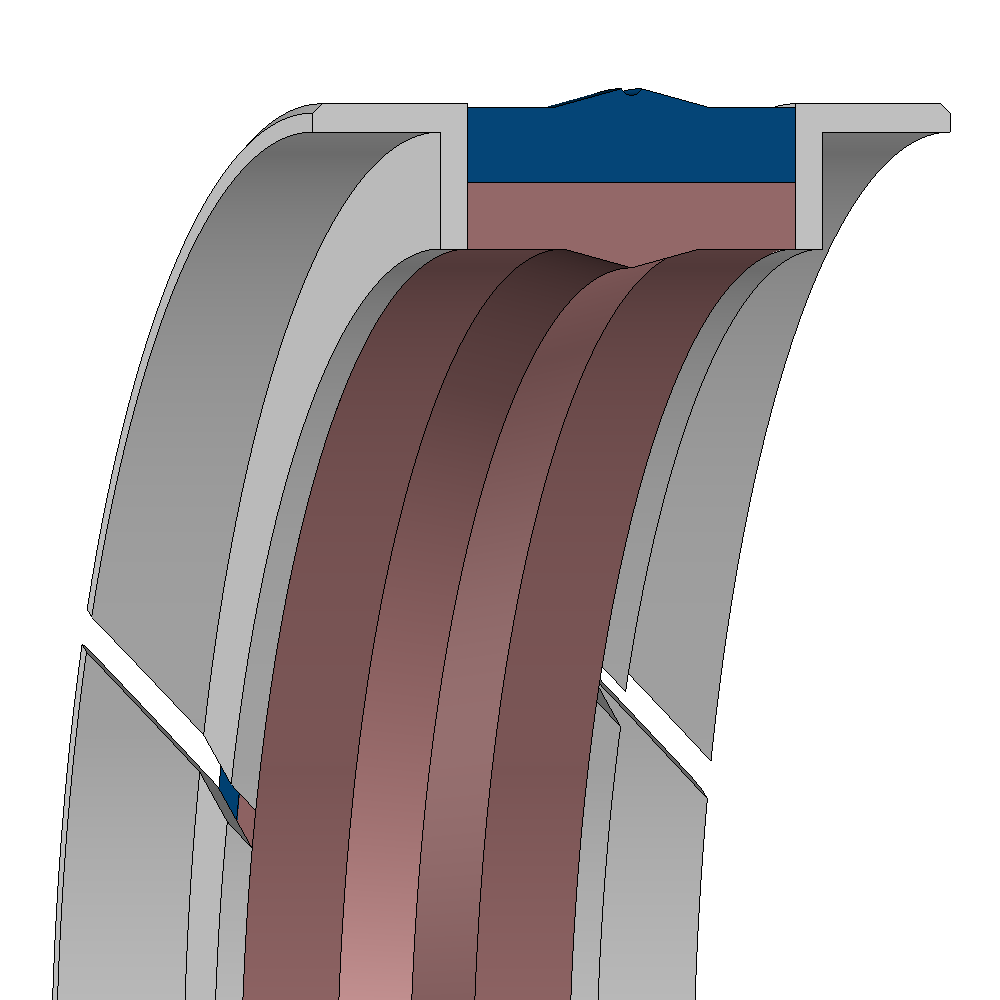

  • JP3-Dichtungen sind doppelt wirkende Kompaktdichtungen, die aus drei Elementen bestehen, einem Elastomerring und zwei Führungssegmenten.
  • Sie können Temperaturen von -30 °C bis 200 °C und einem Druck von bis zu 40 MPa standhalten.
  • JP3-Dichtungen besitzen eine sehr gute Extrusions- und Abriebfestigkeit.

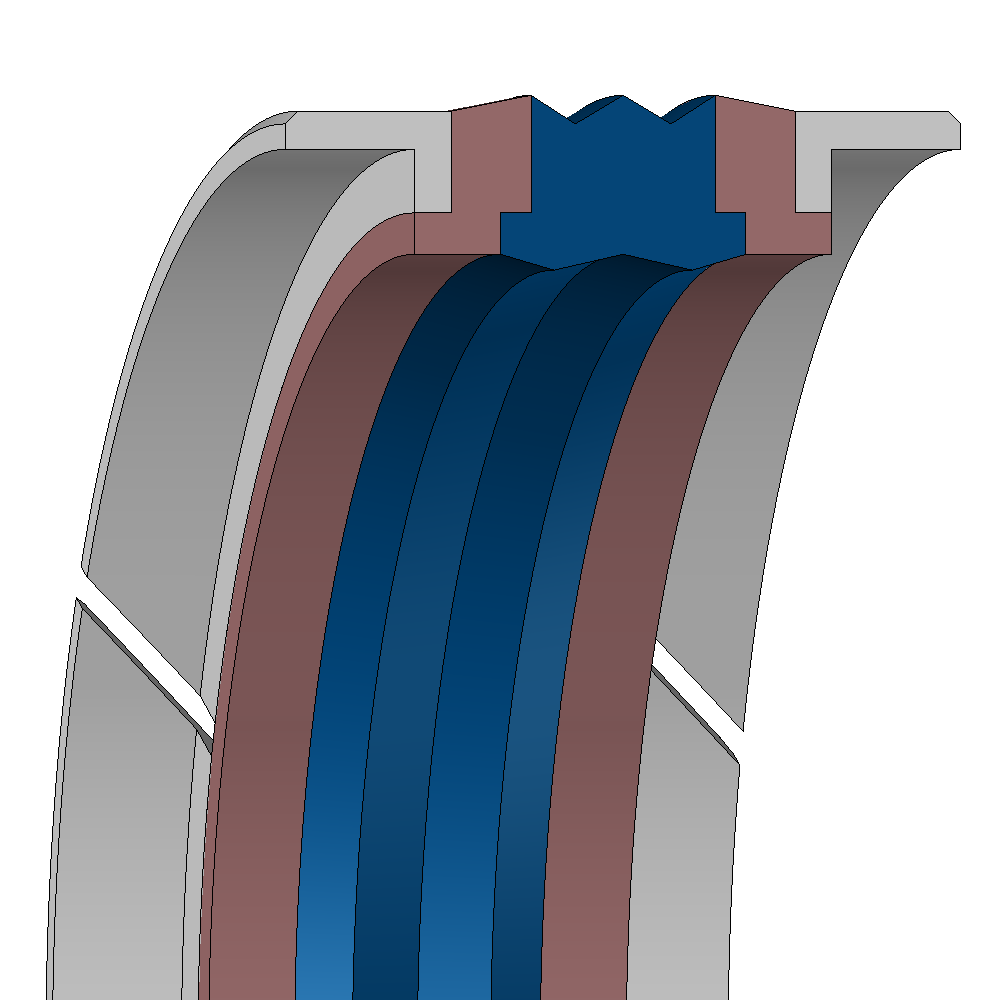

  • JP5-Dichtungen sind Kompaktdichtungen, die aus fünf Elementen bestehen, einem Elastomerring, zwei Stützringen und zwei Führungssegmenten.
  • Sie können Temperaturen von -30 °C bis 100 °C und einem Druck von bis zu 40 MPa standhalten.
  • JP5-Dichtungen haben eine sehr gute Extrusionsbeständigkeit, sie können in eine geschlossene Nut eingebaut werden. JP5-Dichtungen stellen eine kostengünstigere Dichtungslösung dar.


  • Einfach-/doppeltwirkende Kolbendichtungen von Techné bestehen aus zwei Werkstoffen, die Außenseite ist aus PU und die Innenseite aus NBR.
  • Sie halten Temperaturen von -30 °C bis 100 °C und einem Druck bis zu 15 MPa stand.

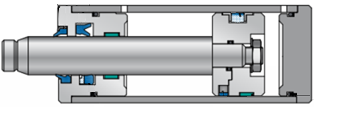

Darstellung der Kolbendichtungen eines Hydraulikzylinders
