Coussinets TBL
Les coussinets de glissement TBL sont des coussinets autolubrifiants utilisés pour les applications à forte charge.

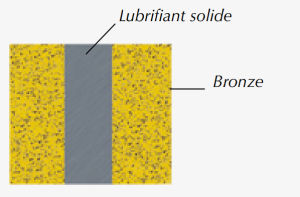

Leur composition est la suivante :
- Une base structurelle de haute résistance en bronze CuZn25Al6Mn4, qui permet d’apporter au coussinet de bonnes propriétés mécaniques ainsi qu’une bonne résistance à l’usure et à la friction.
- À l’intérieur de la structure en bronze, des pastilles de lubrifiant solide à base de graphite qui permettent une lubrification à sec du coussinet même avec une utilisation à haute température.
Applications
Les coussinets TBL sont principalement utilisés dans les applications hydroélectriques. Ils sont également montés dans certains secteurs de l'industrie lourde : aciéries, vannes, presses à injecter, applications en contact avec des produits chimiques par exemple.
Préconisations
Techné préconise les conditions suivantes pour l’utilisation des coussinets TBL :
Avantages des coussinets TBL
- La grande résistance du coussinet TBL lui permet d’être utilisé pour des applications à forte charge.
- Les coussinets TBL sont autolubrifiants, donc ne nécessitent pas d’entretien
Utilisation jusqu’à 300 °C.
Limites des coussinets TBL
- Poids élevé
Coussinets PLB

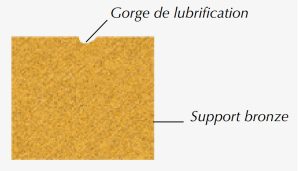

Les coussinets de glissement PLB sont des coussinets usinés constitués d’une seule plaque structurelle en bronze servant à la fois de couche de glissement et de support.
Préconisations
Techné propose en standard plusieurs alliages de cuivre pour répondre aux différents besoins clients :
Le composé CuSn12 présente d'excellentes propriétés de frottement sous des charges lourdes (Rm > 230 Mpa). Cet alliage est principalement utilisé dans les systèmes hydrauliques et dans les presses à injecter.
Le CuZn37Mn3Al2PbSi est un alliage de cuivre développé pour des charges très élevées (Rm > 345 MPa). Le coefficient de frottement est excellent. Il est principalement utilisé pour les bras de pelleteuse ou les soupapes par exemple.
Le CuAl10Ni5Fe4 est un alliage de cuivre et d'aluminium avec de très bonnes propriétés mécaniques et une grande résistance à la corrosion (Rm > 590 MPa). L’alliage offre une bonne résistance à l'abrasion et une bonne ductilité.
Techné peut également fabriquer des coussinets PLB en fonction des exigences matière du client.
Pour le bon fonctionnement du coussinet, des gorges sont usinées afin d’améliorer la circulation du lubrifiant et permettant ainsi d’améliorer les propriétés de glissement du coussinet.
La fabrication des gorges de lubrification est réalisée selon la norme DIN ISO 12128 : 1998 et les spécifications Techné :
Type C
Gorge longitudinale non débouchante
Valable pour TX, TY, TZ et TA
Type G
Gorge longitudinale débouchante à l'opposé du sens d'insertion
Valable pour TX, TY, TZ et TA
Type H
Gorge longitudinale débouchante dans le sens d'insertion
Valable pour TX, TY, TZ et TA
Type J
Gorge longitudinale débouchante
Valable pour TU, TX, TY, TZ et TA
Type E
Gorge circonférentielle
Valable pour TX, TY, TZ et TA
Type N
Gorge ovale
Valable pour TY, TZ et TA
Type K
Gorge hélicoïdale filet à droite
Valable pour TY, TZ et TA
Type L
Gorge hélicoïdale filet à gauche
Valable pour TY, TZ et TA
Type M
Gorge octogonale
Valable pour TY, TZ et TA
Applications
Les coussinets PLB sont principalement utilisées pour les pompes industrielles, les convoyeurs, les presses, les industries lourdes comme les fonderies ou le broyage de matériaux durs. Ils sont également utilisés dans les machines de travaux publics ainsi que les moyens de transport.
Préconisations
Techné préconise les conditions suivantes pour l’utilisation des coussinets PLB :
Sans indication particulière de la part du client, les coussinets PLB sont produits selon la norme DIN ISO 4379 :
Avantages des coussinets PLB
- Les coussinets PLB offrent une bonne résistance à la charge ainsi qu’une bonne résistance aux chocs.
- Leur structure en bronze procure de bonnes propriétés de friction ainsi qu’une bonne résistance à la corrosion et aux milieux pollués.
Limites des coussinets PLB
- Poids élevé
- Lubrification et entretien impératif
Coussinets PLA

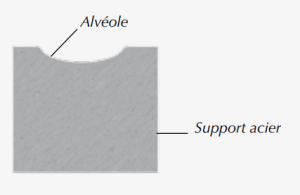

Les coussinets de glissement PLA sont des coussinets usinés constitués d’une seule plaque structurelle en acier, ils sont fabriqués pour des liaisons pivots avec de fortes charges et des fréquences de choc importantes.
Les coussinets PLA peuvent également être façonnés à partir d'une bande d'acier. Techné conseille alors d'utiliser une fente en forme de vague. L'assemblage sera plus facile. Il s'agit d'une solution économique.
Préconisations
Techné propose en standard plusieurs alliages de cuivre pour répondre aux différents besoin client :
Le C45 est un acier semi-dur économique, qui présente de bonnes propriétés mécaniques (Rm> 700 MPa) et un faible durcissement. Il s’adapte bien aux coussinets de faible épaisseur.
L'acier 42CrMo4 est un acier dur offrant d'excellentes propriétés mécaniques (Rm>700 MPa) et une bonne propriété de durcissement grâce à l'ajout des éléments Cr et Mo. Cet alliage est adapté aux coussinets de large épaisseur.
L'acier 100Cr6 est un acier très dur offrant d'excellentes propriétés mécaniques (Rm>900MPa). Sa dureté varie entre 55 et jusqu'à 60 HRc.
Techné peut également fabriquer des coussinets PLB en fonction des exigences matière du client.
Pour le bon fonctionnement du coussinet, des gorges de lubrification sont usinées afin d’améliorer la circulation du lubrifiant, permettant ainsi d’améliorer les propriétés de glissement du coussinet.
La fabrication des gorges est réalisée selon la norme DIN ISO 12128 : 1998 et les spécifications Techné :
Type C
Gorge longitudinale non débouchante
Valable pour TX, TY, TZ et TA
Type G
Gorge longitudinale débouchante à l'opposé du sens d'insertion
Valable pour TX, TY, TZ et TA
Type H
Gorge longitudinale débouchante dans le sens d'insertion
Valable pour TX, TY, TZ et TA
Type J
Gorge longitudinale débouchante
Valable pour TU, TX, TY, TZ et TA
Type E
Gorge circonférentielle
Valable pour TX, TY, TZ et TA
Type N
Gorge ovale
Valable pour TY, TZ et TA
Type K
Gorge hélicoïdale filet à droite
Valable pour TY, TZ et TA
Type L
Gorge hélicoïdale filet à gauche
Valable pour TY, TZ et TA
Type M
Gorge octogonale
Valable pour TY, TZ et TA
Applications
Les coussinets PLA sont principalement utilisés dans les applications à fortes charges dans les environnements poussiéreux comme les camions bennes, les machines agricoles ou les engins de travaux publics.
Préconisations
Techné préconise les conditions suivantes pour l’utilisation des coussinets PLA :
Sans indication particulière de la part du client, les coussinets PLB sont produits selon la norme DIN ISO 4379 :
Avantages des coussinets PLA
- Les coussinets PLA offrent une bonne résistance à la charge ainsi qu’une bonne résistance aux chocs à haute fréquence.
- Leur structure en acier durci permet d’améliorer leur propriété d’abrasion.
- Bonne résistance aux milieux pollués
Limites des coussinets PLA
- Poids élevé
- Lubrification et entretien impératif
